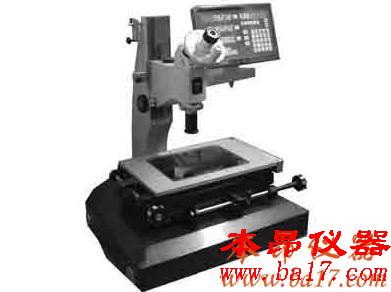

105J數字式測量顯微鏡詳細介紹?
一．測量范圍與分格值
1．x，y向坐標
測量范圍： X－Y向??????????????????????? 150×100mm（選購200×150mm)
?測量分辨率?????????????????????????????????????????? 0.001mm
2．瞄準顯微鏡
升降行程???????????????????????????????????????????? 120mm
3．測角目鏡
角度測量范圍???????????????????????????????????????? 360°
分度值?????????????????????????????????????????????? 1′
4．輪廓目鏡測量分辨率
角度測量范圍???????????????????????????????????????? ±7°
分度值?????????????????????????????????????????????? 10′
圓弧分劃板：???????????????? 曲率半徑??????????????? R自0.1至100mm
5．光學定位器
測頭直徑??????????????????????????????????????????? φ3±0.1mm
測頭直徑的檢定極限誤差????????????????????????????? ≤0.0005mm
?????? 測量力????????????????????????????????????????????? 0.098±0.0196N
?????? *大測量深度??????????????????????????????????????? 15mm
??? 6．玻璃工作臺
?????? 玻璃臺面尺寸?????????????????????????????????????? (225)
??? 7．*大承載量???????????????????????????????????????? 15kg
儀器精度
在滿足儀器所規定的溫度要求條件下，儀器有如下的保證：
??? 1．x、y向坐標
用玻璃mm分劃尺進行檢定時，儀器的準確度：?????????? （4+L/25 ）μm
?????? L —— 為測量范圍，單位：mm
??? 2．測角目鏡
?????? 測量角度的*大不準確度??????????????????????????????? ≤1′
??? 3．雙像目鏡
?????? 合像的不穩定性?????????????????????????????????????? ≤0.001mm
?????? 合像的不正確性?????????????????????????????????????? ≤0.001mm
??? 4．光學定位器
?????? 測量的不穩定性?????????????????????????????????????? ≤0.001mm
?????? 測量的不準確性?????????????????????????????????????? ≤0.0015mm
電源
??? 電源頻率?????????????????????????????????????????????? 50HZ
??? 功率(不包括數顯部分)?????????????????????????????????? 100W
??? 輸入電壓?????????????????????????????????????????????? AC 220V
??? 輸出電壓?????????????????????????????????????????????? AC 6V
?
儀器重量、體積
??? 儀器主機凈重?????????????????????????????????????????? 250kg
?? 儀器主機外形尺寸 (l×b×h) mm?????????????????? 550 ×500 ×60
主要測量對象有：刀具、量具、模具、樣板類工件等。?
